Caméra d'inspection vidéo robotisée

Systèmes d’inspection IPEK pour le contrôle des réseaux d’assainissement et des conduites industrielles. Chariots motorisés pour canalisations de diamètre 100 mm à 2 000 mm, enrouleur jusqu’à 500 m et caméras à tête orientable avec zoom optique et numérique.

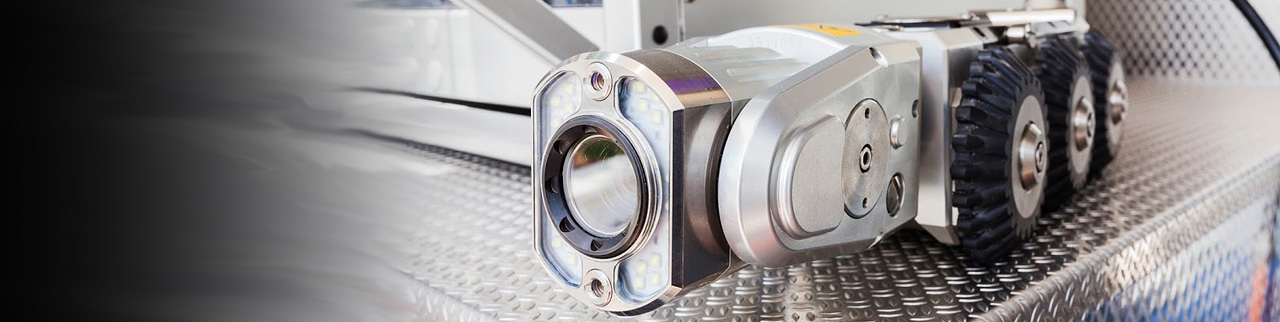

Inspection Vidéo - ROVION

Caractéristiques principales

PANATEC propose une solution révolutionnaire. Le système ROVION redéfinit le monde de l'inspection des réseaux d’assainissement et possède les fonctions suivantes :

Plate-forme basée sur une technologie de multiplexage des données (bus CAN), réduisant ainsi le poids total du système et la consommation d'énergie (inférieure à 600 W).

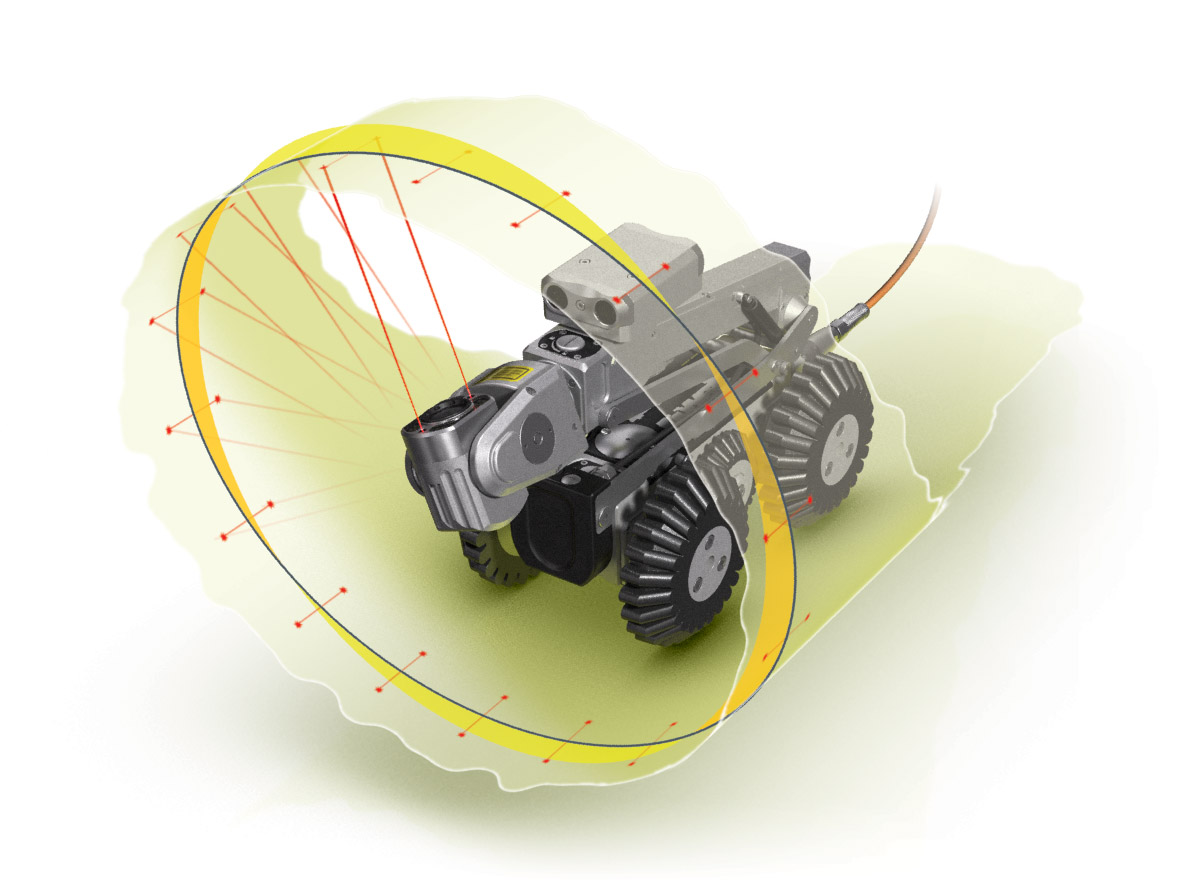

Caméra à tête orientable couleur avec un système de zoom optique 10x et numérique 12x (120x) et un système laser pour mesurer les défauts internes de la surface du conduit.
Eclairage LED avec technologie SHADOWLESS pour éliminer les ombres de l'image. Puissance 13.000 lux à 25 mm grâce à 40 leds.
Chariot motorisé unique équipé de deux moteurs haute puissance (25 W CC), vous permettant d'utiliser un seul chariot pour les inspections dans les canalisations de diamètre 150 mm à 1200 mm.
Capteur de mesure de la température et de la pression à l'intérieur de la caméra et du chariot.
Unité de contrôle numérique avancée DCX5000 avec écran couleur haute résolution intégré de 800 x 600 points.
Contrôle complet du système en utilisant l'écran tactile, 2 joysticks progressifs et un clavier virtuel pour l'ajout de texte dans l'image.

L’ensemble de la gamme ROVION est disponible aussi en version antidéflagrante (EX).

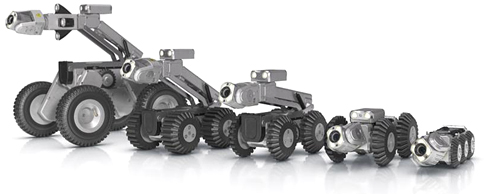

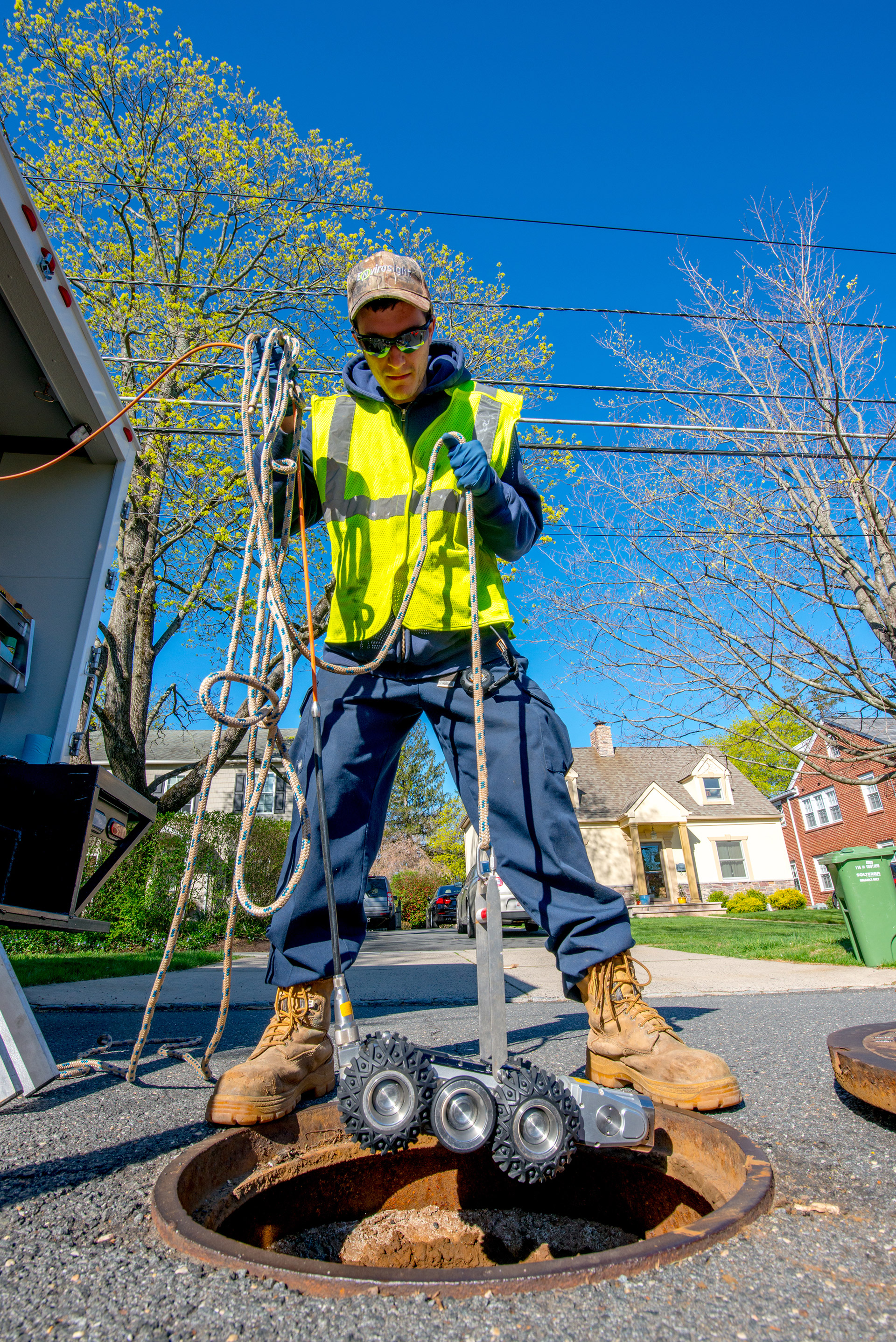

Composants du système ROVION

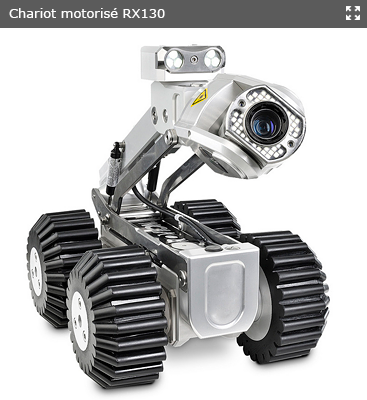

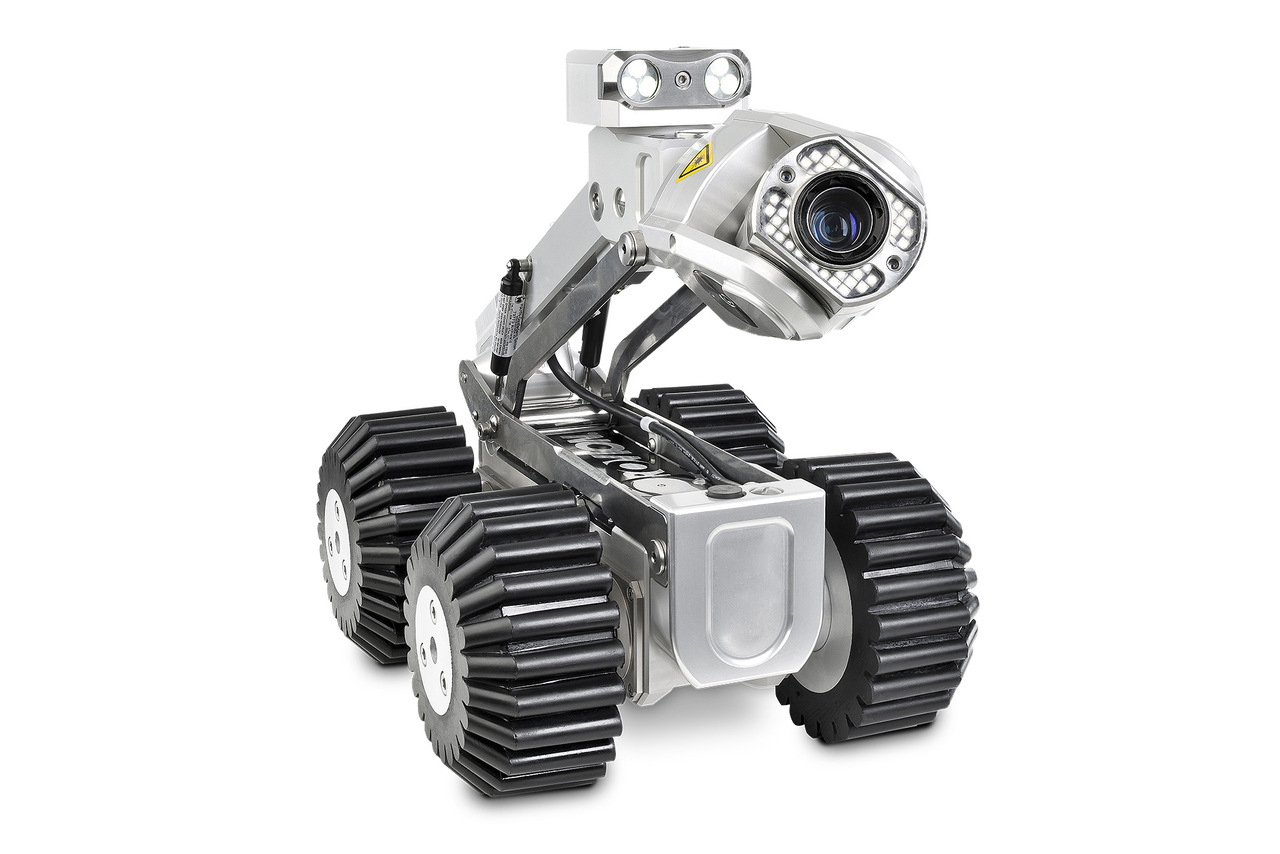

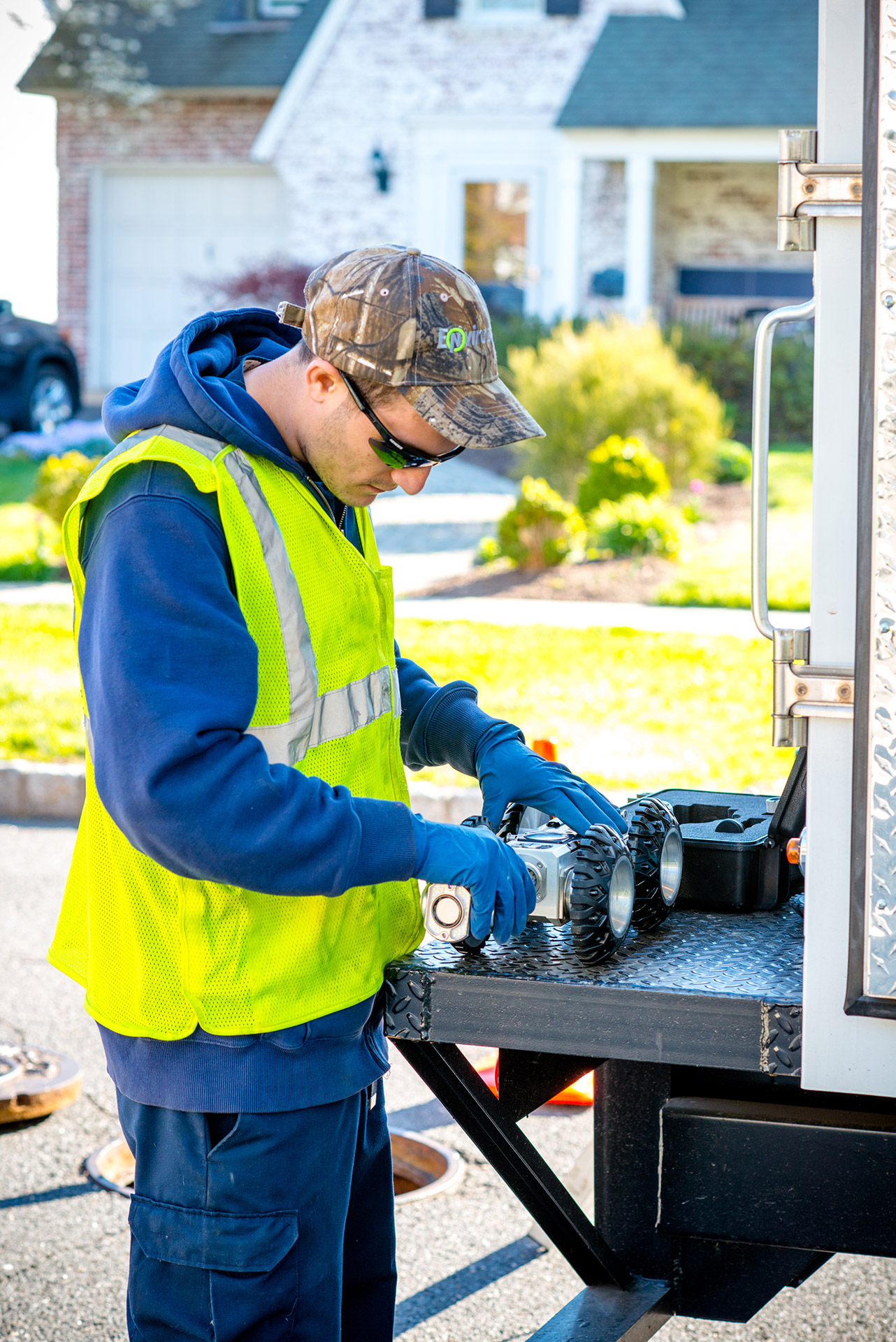

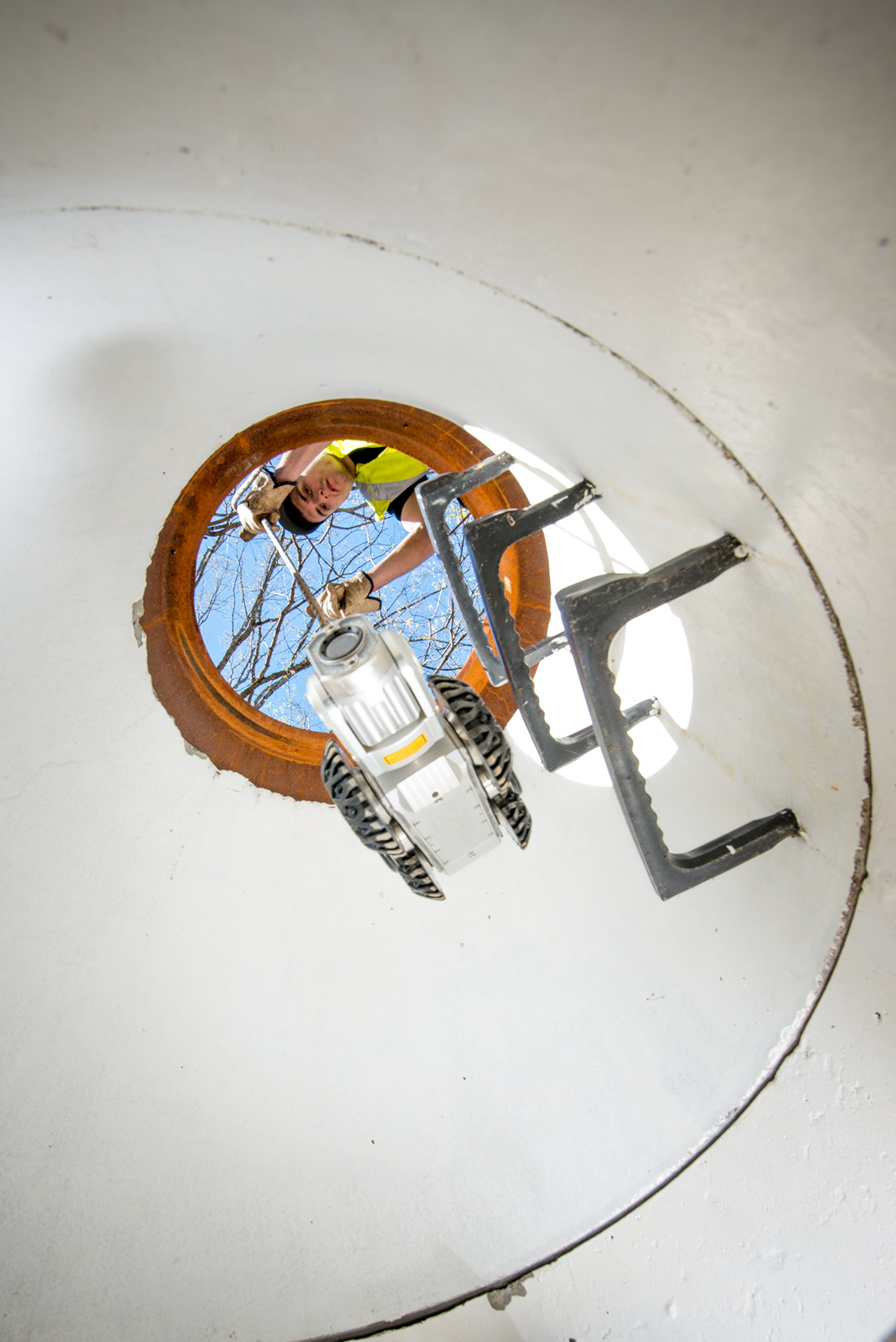

Chariot motorisé RX130

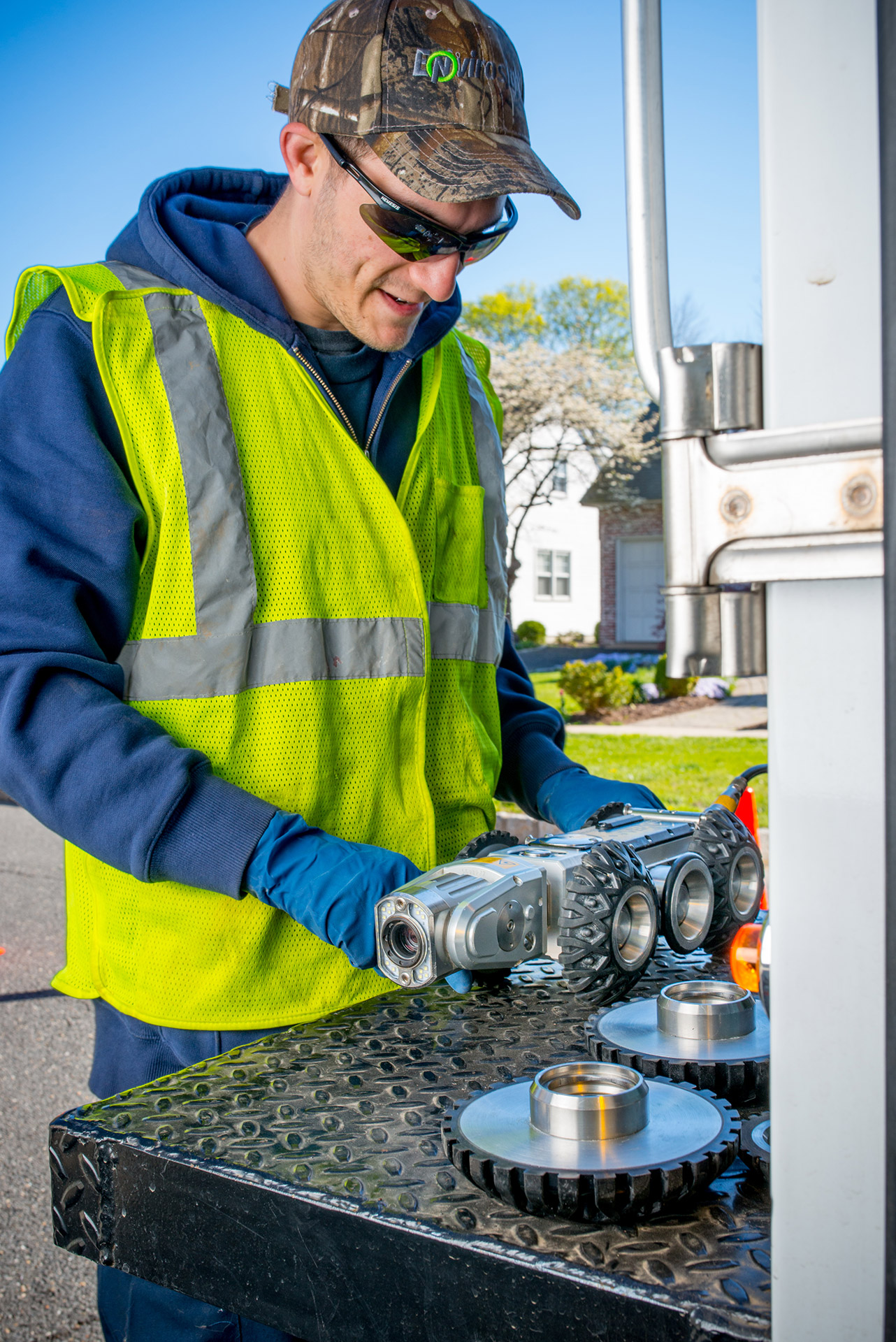

Chariot directionnel avec 6 roues motrices, pour l’inspection de canalisations de diamètre 150 à 1 600 mm. Il dispose en standard d’un inclinomètre, d’une sonde émettrice intégrée et d’une caméra de recul. Il peut être équipé d’un pantographe motorisé ainsi que d’un phare additionnel. Le chariot RX130 est maintenant aussi disponible en version QCD, avec système de changement rapide de roues, sans outil. Dimensions (L x l x H) : 310 x 110 x 90 mm. Poids : 6 à 18 kg selon les accessoires montés.

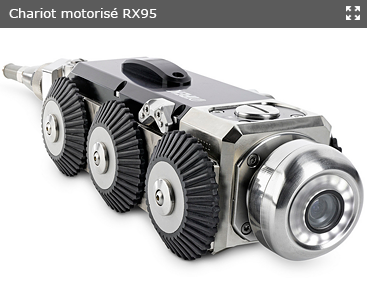

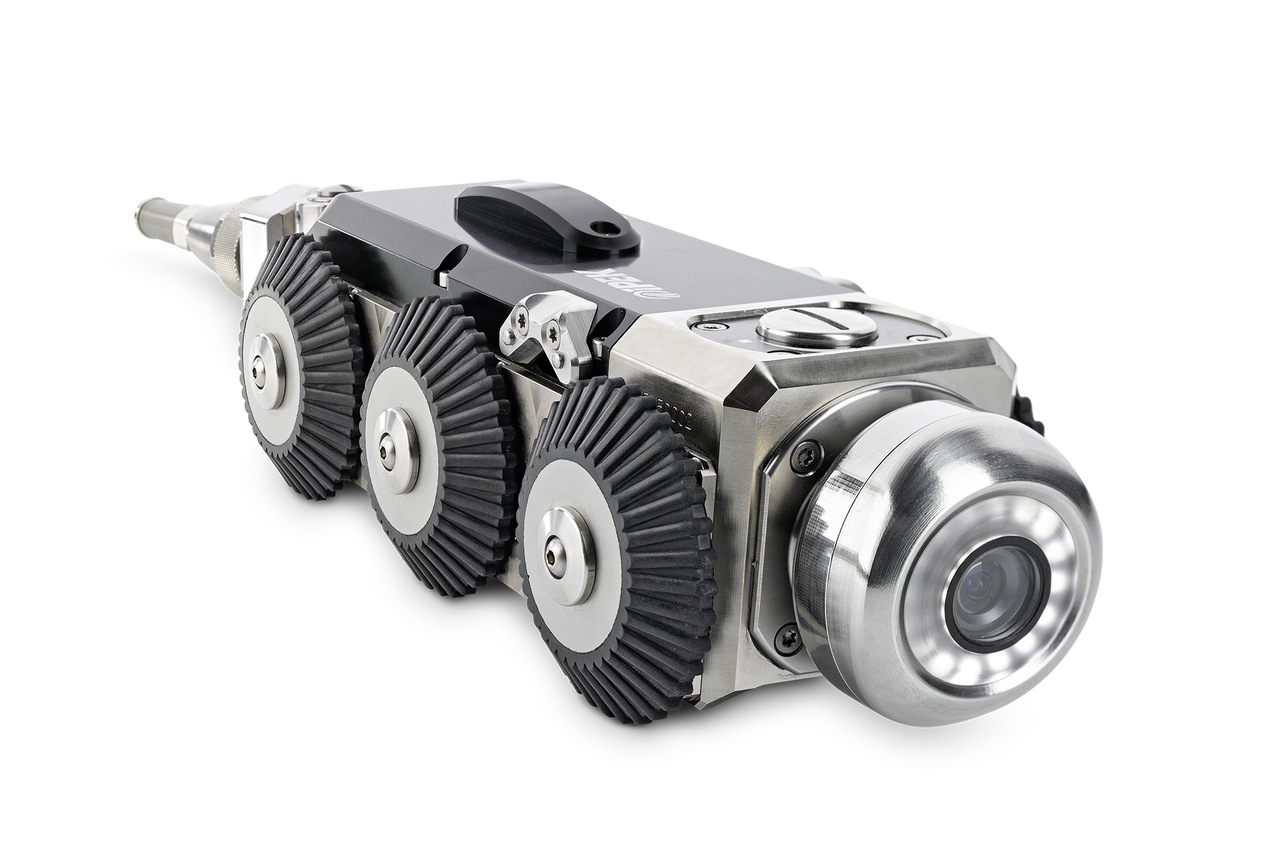

Chariot motorisé RX95

Chariot directionnel avec 6 roues motrices, pour l’inspection de canalisations de diamètre 100 à 300 mm. Il dispose en standard d’un inclinomètre et d’une sonde émettrice intégrée. Dimensions (L x l x H) : 274 x 86 x 75 mm. Poids : 4,5 kg.

Caméra zoom à tête orientable RCX90

Caméra zoom couleur haute résolution. Usinée en aluminium de haute résistance et en acier inox, parfaitement étanche et résistante à l'immersion. Utilisation à partir de Ø 150 mm. Zoom optique x10. Plage d’inclinaison : + / - 135° (270°). Pointeur pour mesures laser défauts et diamètre.

Caméra à tête orientable PTP70II

Caméra couleur haute résolution avec objectif grand angle. Usinée en alliage d'aluminium de haute résistance et en acier inox, parfaitement étanche et résistante à l'immersion. Elle est compatible avec la gamme Rovion, à partir de Ø 100 mm et la gamme Agilios (pour une utilisation en mode poussé avec un dévidoir jonc, à partir de Ø 80 mm). Pointeur pour mesures laser défauts et diamètre.

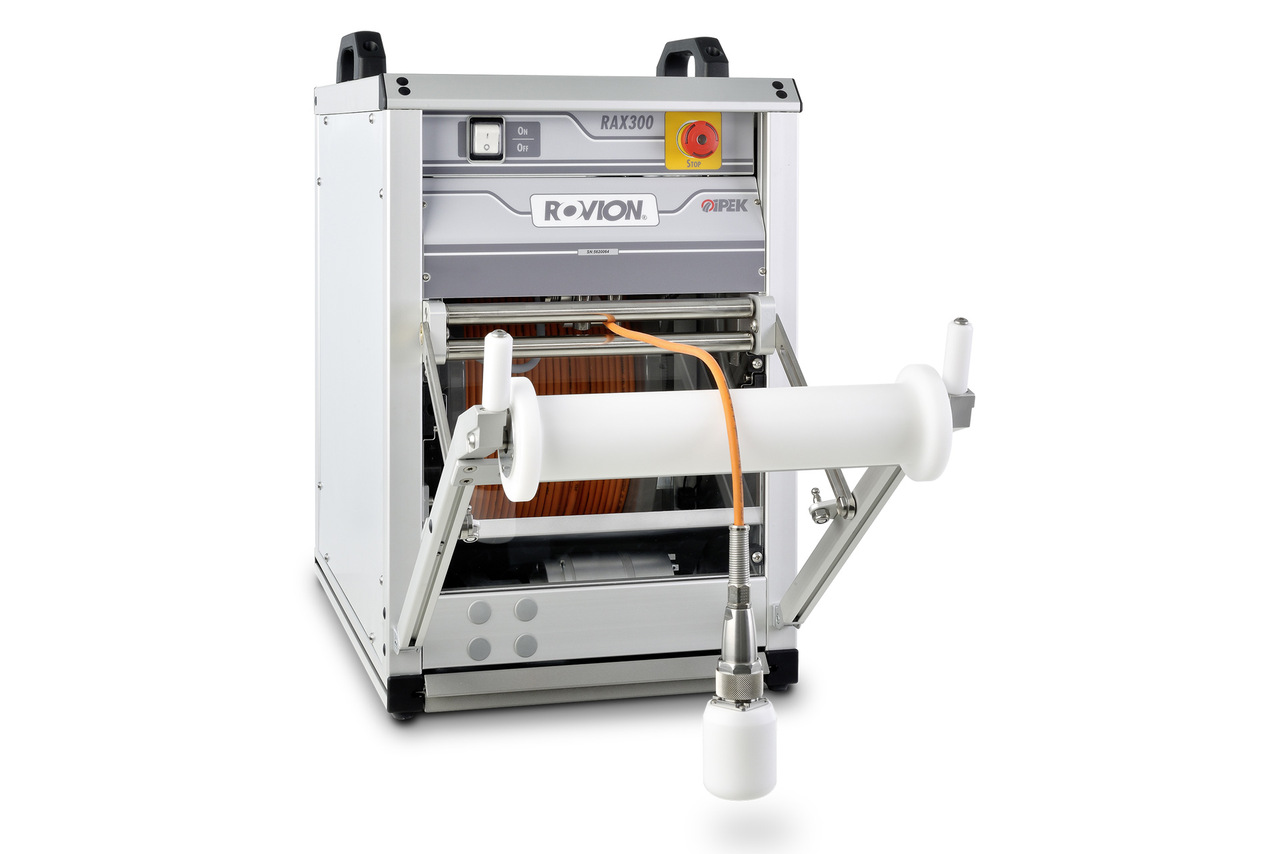

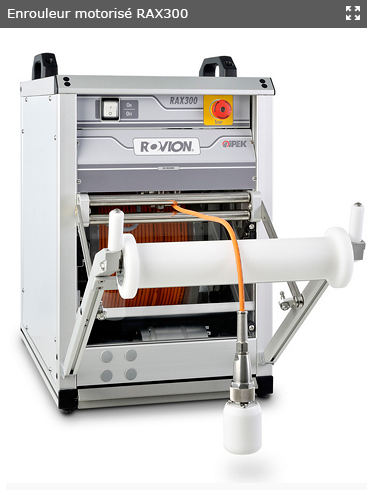

Enrouleur Automatique RAX300

Enrouleur motorisé entièrement automatique : le chariot et l'enrouleur travaillent simultanément, synchronisés. Une série de capteurs et de moteurs dans l'enrouleur automatique gèrent la bonne vitesse d’enroulement et mesurent l’avancement ou le retour du chariot. Sa structure principale en aluminium lui assure légèreté et parfaite résistance à la corrosion. Capacité maximale de câble : 300 m NB : Nous disposons aussi d’un enrouleur, RAX500, disposant d’une capacité de 500 m.

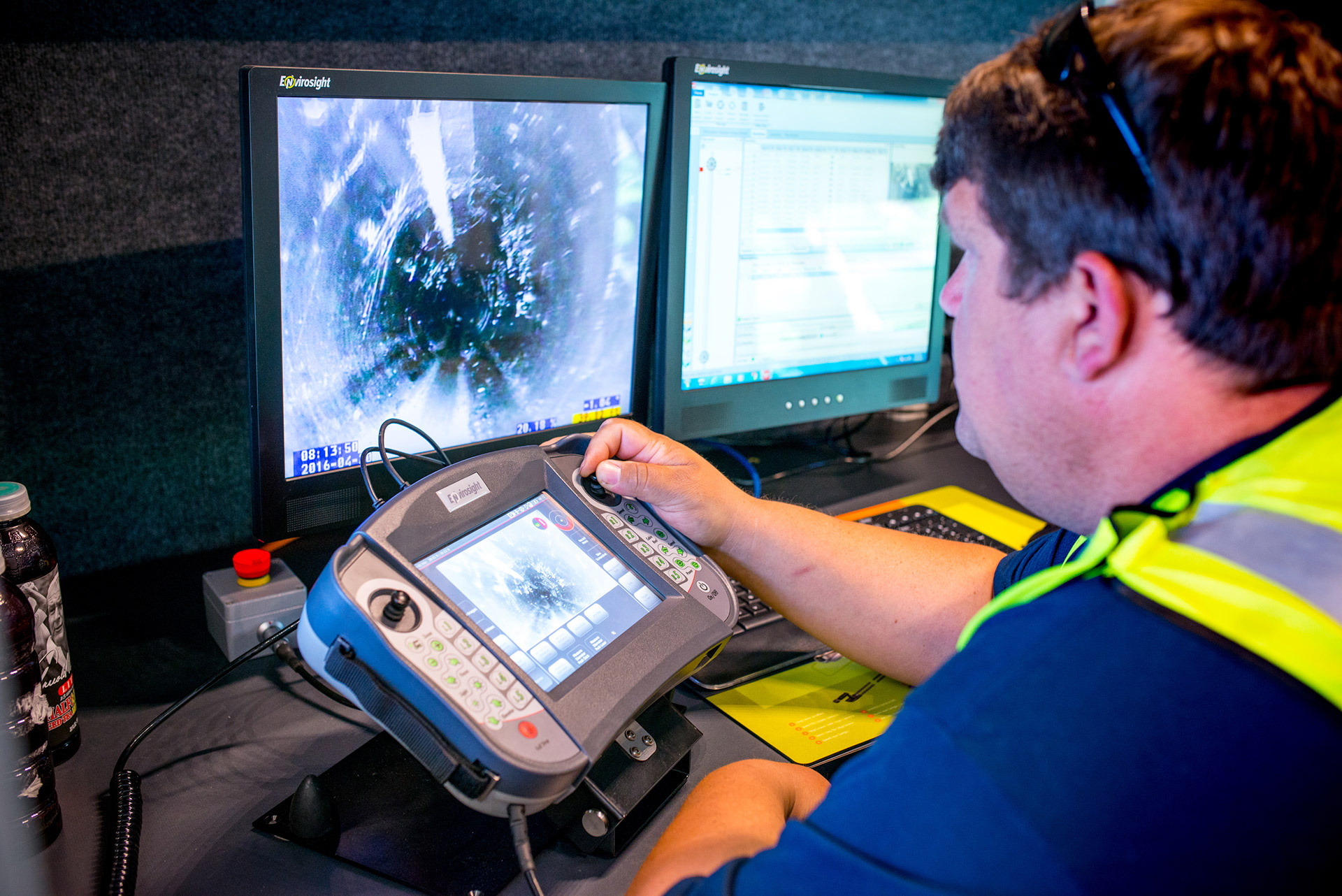

Console de Commande VC500

Console permettant le pilotage d’un ensemble complet de la gamme motorisée Rovion, ainsi que d’un dévidoir poussé Agilios . Dispose d’un écran tactile de 8,4", rétro éclairé, avec traitement anti reflets. Permet l’enregistrement de photos et de Vidéo. Mesure de défauts et fissures. Existe avec une licence du logiciel d’édition de rapports Wincan directement intégré à la console (Il n’est ainsi plus nécessaire d’emporter un ordinateur portable pour faire le rapport). Dimensions : 345 x 238 x 76 mm. Poids : 2,6 Kg.

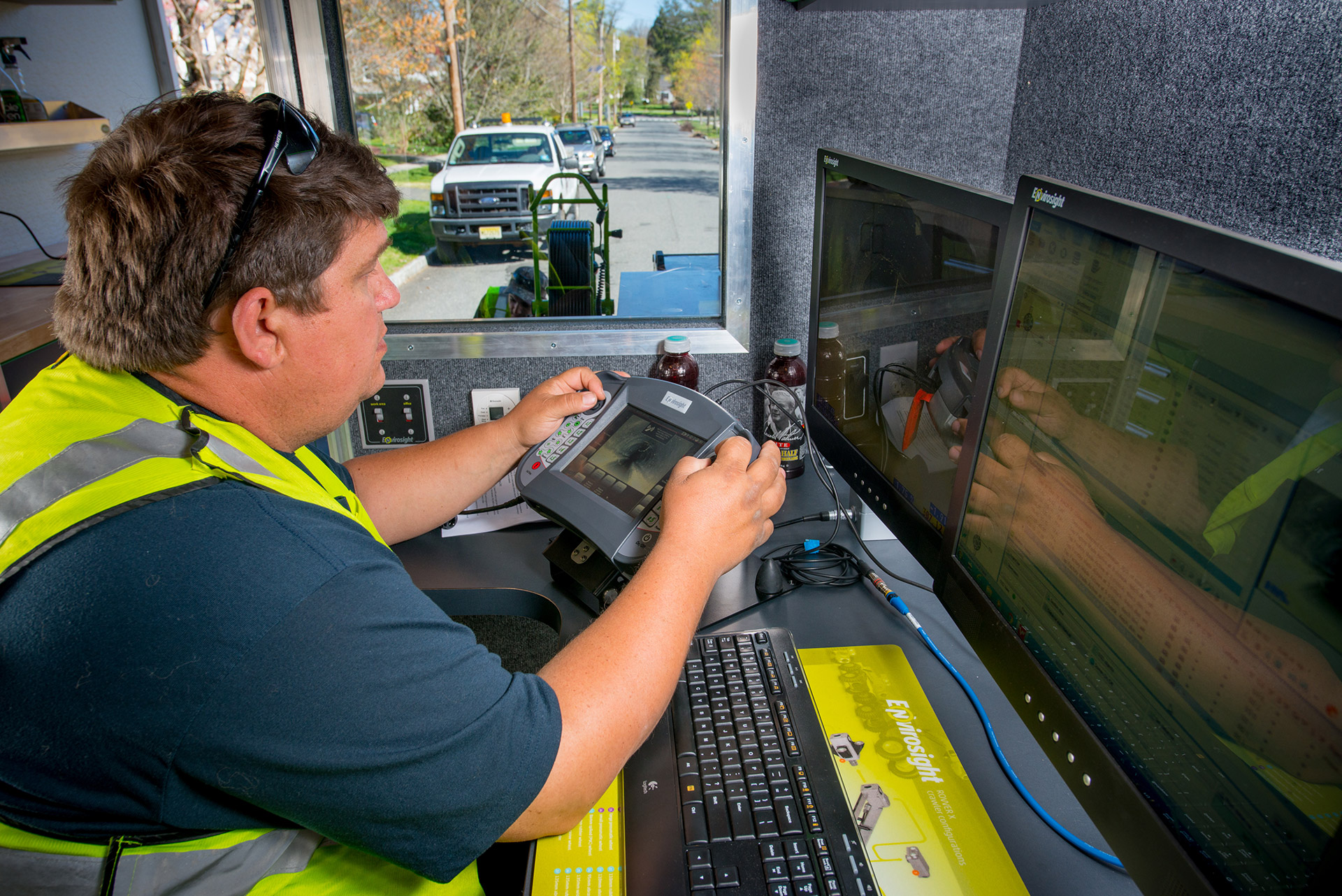

Console de Commande DCX5000

Composé d’un pupitre ergonomique et d’une baie de contrôle 19 pouces, destinés à être installé dans un fourgon aménagé. Disposition compacte ou personnalisée des éléments à l’espace de travail, pour une facilité d’utilisation optimale. Manettes à 3 axes pratique, pour une commande précise de toutes les fonctions du chariot et de la caméra (y compris zoom). Moniteur à écran tactile pour la commande et la surveillance de l'état du système.

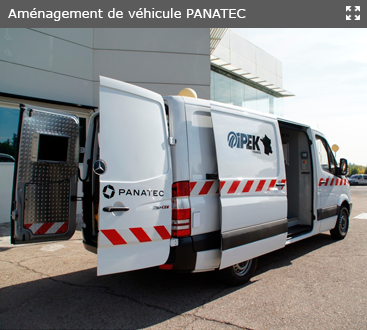

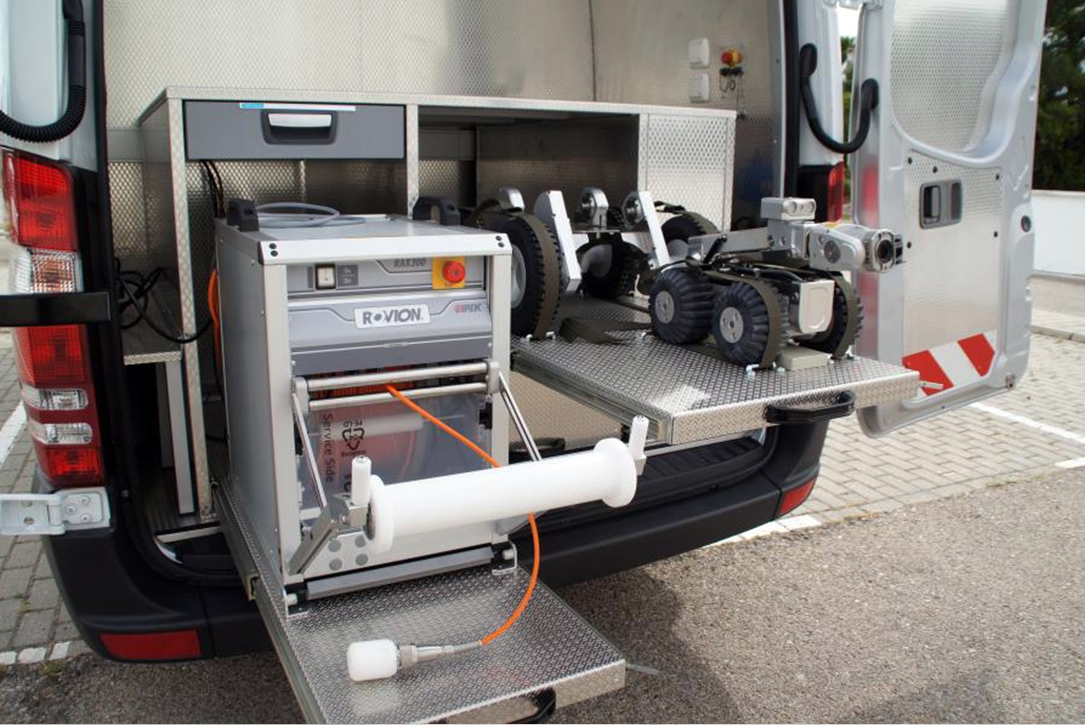

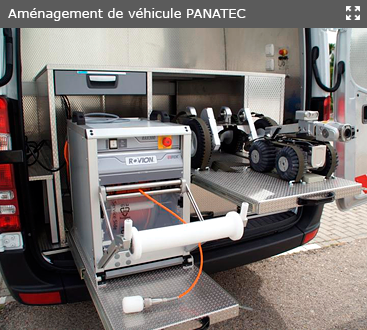

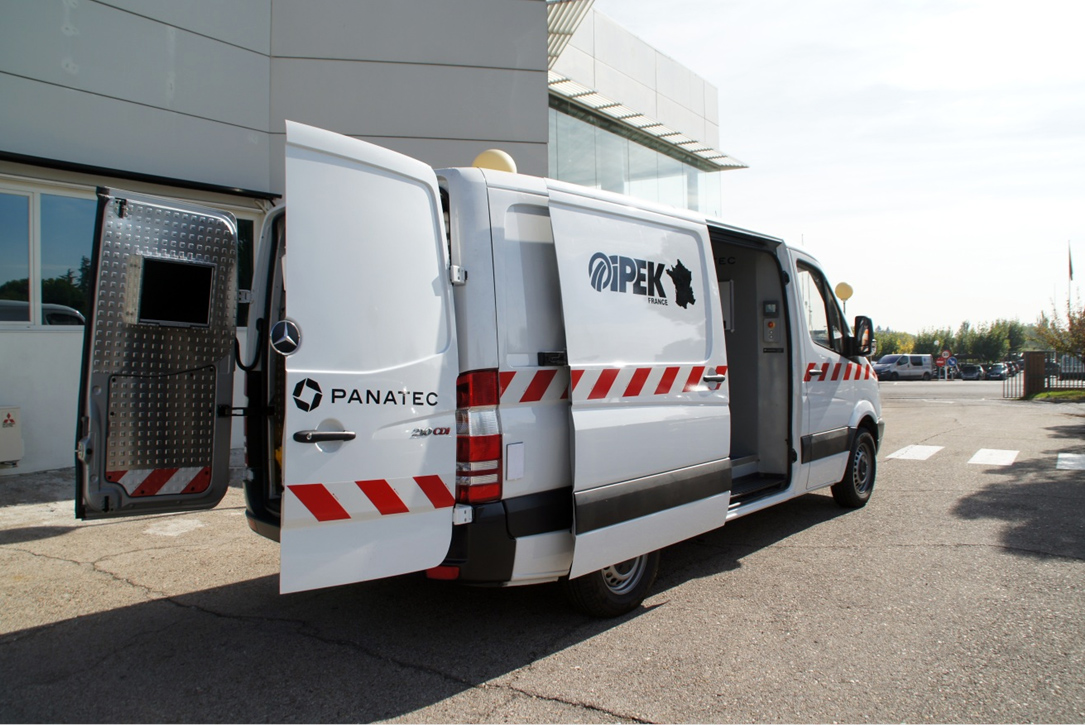

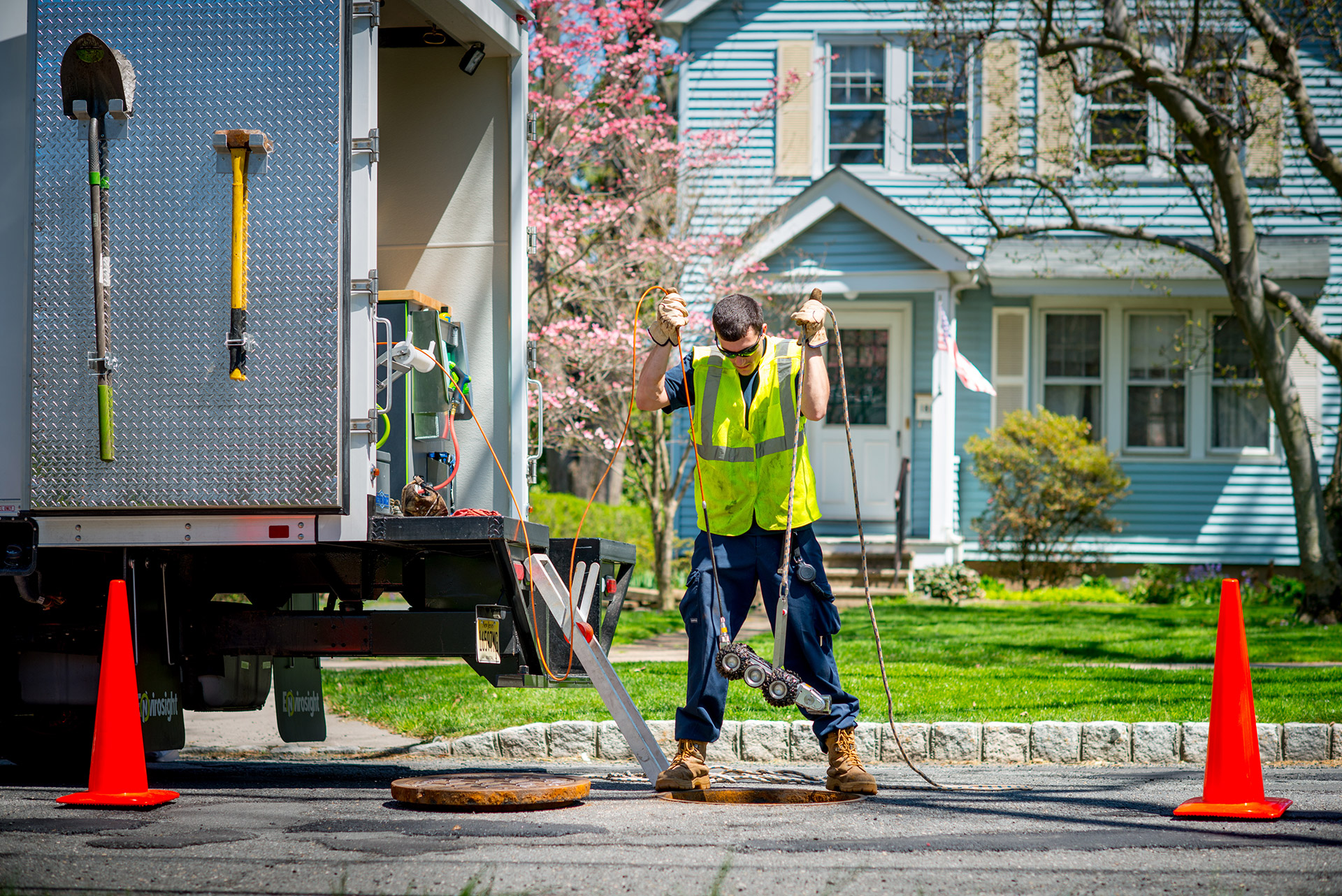

Aménagement de véhicule

Exemple d’aménagement de véhicule d’inspection vidéo de canalisations :
- Batterie Lithium d'une autonomie de 12 à 15 heures d'opération continue, avec système de charge sur 220 V
- Séparation en deux compartiments
- Isolation thermique et phonique
- Habillage cloison et plafond
- Installation des différents équipements
- Câblage électrique de l’ensemble
- Système informatique, incluant un ordinateur et son écran, un moniteur vidéo 15 pouces à l’avant et un moniteur vidéo à l’arrière
- Armoire et tiroirs de rangement
- Signalisation
- Réserve d’eau avec pompe électrique
- Hayon de protection arrière
- Fauteuil, kit de 1er secours et extincteur
