Caméras Poussées iPEK AGILIOS™

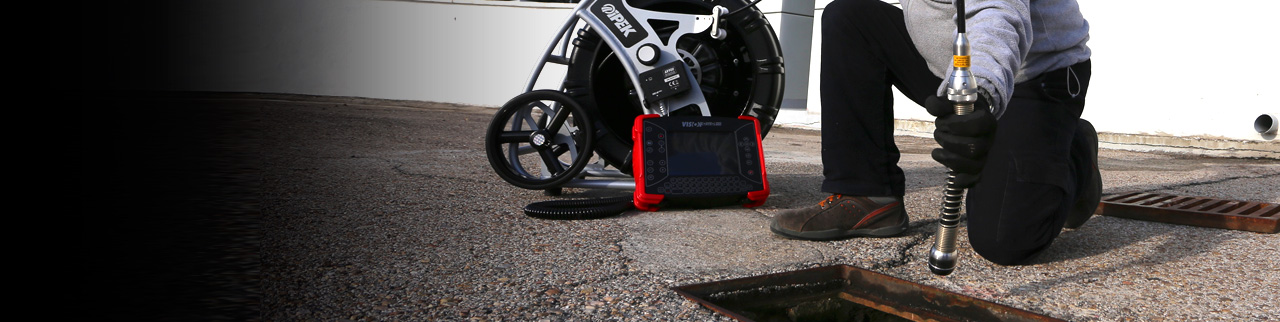

Panatec offre une gamme complète de caméras manuelles poussées d'inspections de réseaux. Différents des autres solutions basées sur le principe de robots teleopérés, les caméras manuelles d'inspections TV n'ont pas de chariots pour se déplacer dans la conduite, sinon un jonc de poussée qui se charge de faire avancer la tête de la caméra tout au long du réseau.

Contact

Systèmes d'inspection iPEK AGILIOS™

Les caméras poussées de la gamme AGILIOS™ disposent des technologies les plus avancées disponibles dans la gamme des solutions d'inspection iPEK. Cette gamme propose notamment des caméras à tête orientable, des joncs de poussée allant jusqu’à 100m, 2 types d’unités de contrôle, ainsi que, bien entendu, des caméras à vision axiale. En fonction des besoins, 2 possibilités sont offertes en termes de d’unités de contrôle portables, la solution VISIONCONTROL associée au pupitre iPEK VC500 (plus complète en fonctionnalités et compatibles avec les systèmes tractés de la gamme ROVION) et la solution VISIONREPORT APP. L'unité de contrôle VC500 peut également intégrer une licence WINCAN permettant l’édition de rapports d’inspections selon la norme européenne EN 13508-2 +A1.
Les dévidoirs de la gamme AGILIOSTM sont également disponibles en versions HD et/ou ATEX.

COMPOSANTS DES SYSTÈMES AGILIOS™

Les pupitres de commande VISIONCONTROL :

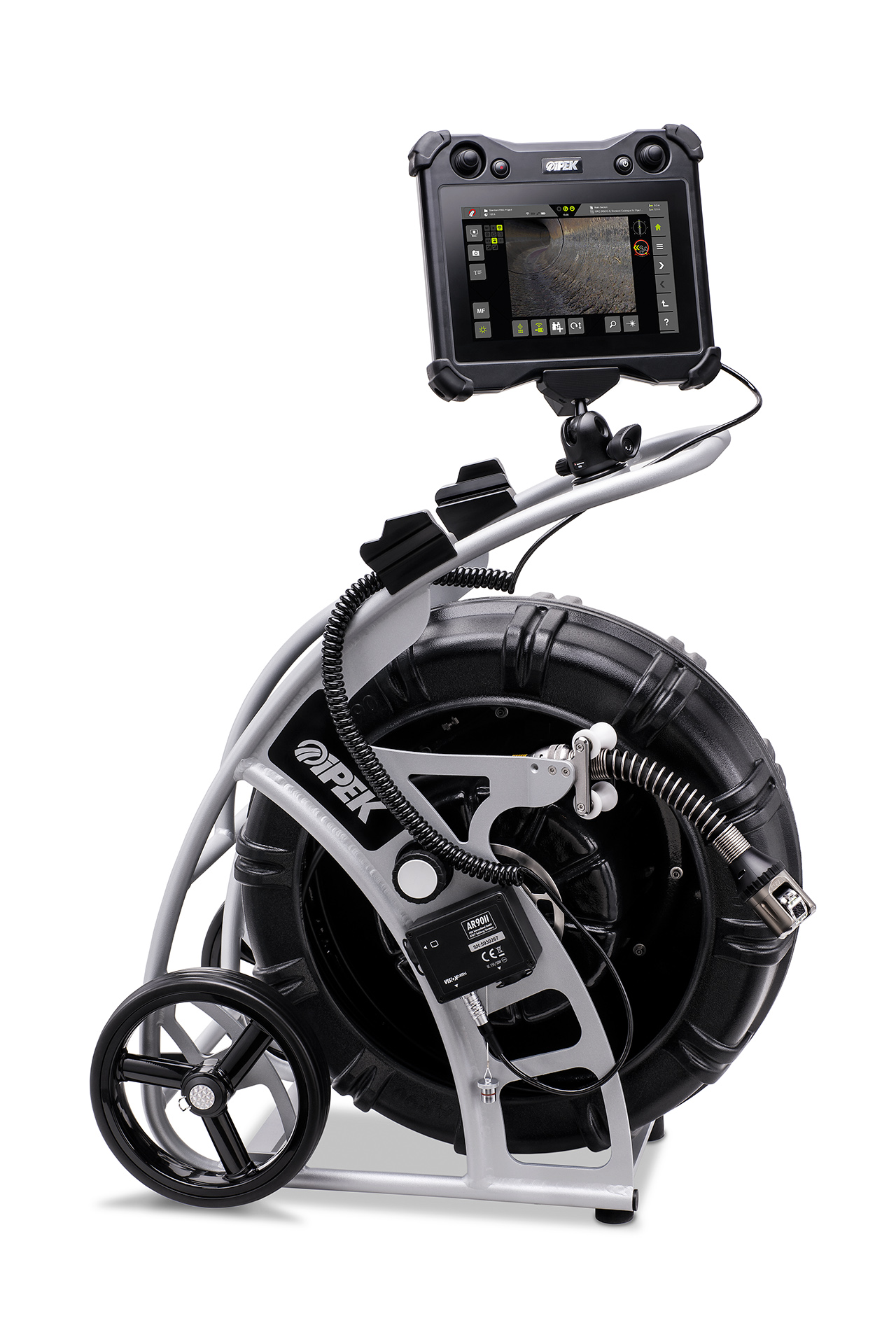

Console VC500

Ce pupitre de commande dispose d’un écran tactile antireflet, rétroéclairé de 10,1" (résolution de 1280 x 800 px) adapté à une utilisation en extérieur.
Dimensions : 300 x 267 x 70mm. Poids : 1,8 kg.
Le VC500 contrôle l’ensemble des fonctionnalités des caméras de la gamme AGILIOS telles que le niveau d’éclairage, les pointeurs lasers, le réglage du focus… etc.
Lorsqu’il est associé à un matériel tracté ROVION, le pupitre VC500 permet également le contrôle des paramètres de fonctionnement de chacun des éléments (chariot, caméra, pantographe, éclairage additionnel…etc) tels que la pente, la distance, la mesure de défauts, la pression d’azote, la température, l'inclinaison du chariot et son alarme anti-renversement. La capacité de stockage interne de 32Go du VC500 permet la sauvegarde des vidéos, photos et rapports d’inspections.

Application VisionReport

Grâce à l’application gratuite VisionReport, installée sur une simple tablette Android, vous pouvez contrôler votre dévidoir AGILIOS via le WIFI, rapidement et facilement.

Les caméras poussées AGILIOS™ :

Les dévidoirs AGILIOS fournissent probablement la technologie la plus avancée dans le domaine de la caméra poussée, avec une robustesse et une qualité inégalées. Ils disposent de 3 caméras aux caractéristiques différentes. Toutes les caméras sont équipées d'optiques de haute qualité et de systèmes d'éclairage LED qui fournissent des images nettes et uniformément éclairées. Toutes les caméras ont en commun : leur grande qualité d'image, leur résistance, leur fiabilité et leur niveau d’interchangeabilité.

La caméra axiale AC40 Ø 50mm - 200mm

La caméra axiale AC40 est utilisable du DN 50mm au DN 200mm, avec une image toujours à l’horizontale grâce à la fonction « fil d’eau » mécanique. Efficace, robuste et facile à entretenir, cette caméra vous étonnera par sa capacité d’éclairage LED intense et homogène.
Vous apprécierez également la sonde de localisation intégrée.

La caméra orientable PTP50 Ø 60mm - 300mm

La caméra PTP50 est utilisable du DN 60mm au DN 300mm. Inspectez les canalisations avec un éclairage optimal orientable dans tous les sens. Rotation à l’infini, élévation de -90° à +122° permettant la visualisation des branchements lors des inspections dans le sens de l’écoulement.
Résolution (horizontale) : 530 TVL/PAL. Dimensions (ØxL) : 49 x 280 mm (avec connecteur à ressort). Pointeurs laser intégrés pour mesurer les fissures et les diamètres. Sonde de localisation multifréquences intégrée (512 Hz, 640 Hz et 33 kHz).
Enfin, grâce aux doigts de guidage (amovibles) livrés en standard, la PTP50 permet le passage d’ « Y » et de « marches ».

La caméra orientable PTP70II Ø 85mm – 300mm

La caméra PTP70II est utilisable du DN 85mm au DN 300mm avec une rotation à l’infini et une élévation de -20° à +110º permettant également la visualisation des branchements lors des inspections dans le sens de l’écoulement. La tête est équipée d'une sonde multifréquences localisable depuis la surface. L’éclairage LED est réglable en intensité, pour fournir à tout moment les images les plus nettes. La conception de la tête minimise les dommages causés par les impacts frontaux et latéraux. La face avant dispose de deux pointeurs laser pour effectuer des mesures lors des inspections.
La conception de la PTP70II permet le passage de coudes à 90º à partir du DN 110mm.
Cette caméra spécifique présente l‘avantage d’être non seulement compatible avec un dévidoir AGILIOS mais également, par le biais d’un connecteur spécifique, avec les chariots de la gamme ROVION.
Une version ATEX de toutes ces caméras est également disponible.

Les dévidoirs AGILIOS™:

Dévidoirs XR60 et XR100

Inspectez facilement les canalisations principales, et les branchements du DN50mm au DN300mm grâce à des dévidoirs ultra-légers équipés de batterie très longue durée, fournissant une autonomie de 6 à 8 heures selon les configurations.
